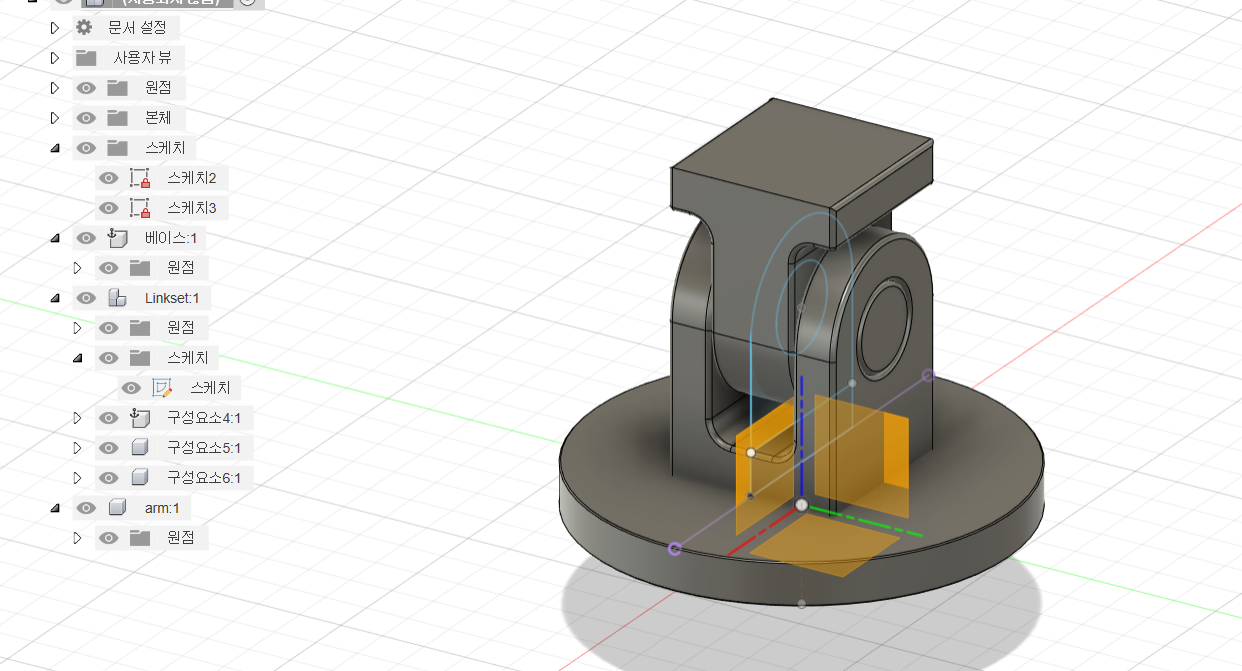

🤖[Fusion360] Robot Arm 설계

오늘은 로봇암을 설계해보겠습니다!!



먼저 베이스를 만들어줍니다.

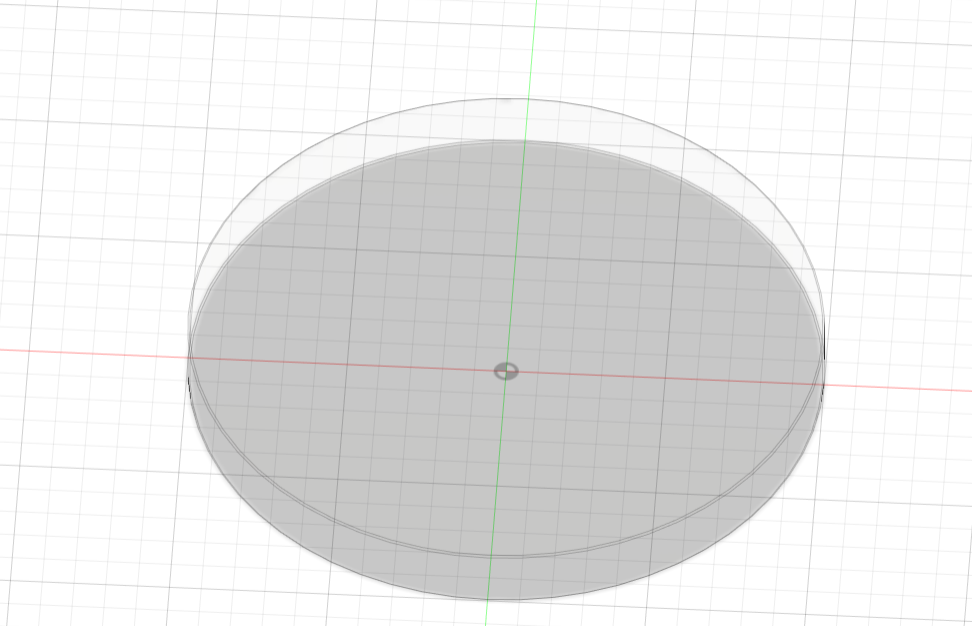

원통 솔리드



원통솔리드에

높이는 일단 10으로 했고

지름은 100입니다

여기서 맨위에꺼



체크!!

오른쪽 마우스 클릭

새 구성요소

베이스부터 arm까지 생성

반복하시면 됩니다,





이걸 만들려면



스케치 누르고 대상 평면 선택하고

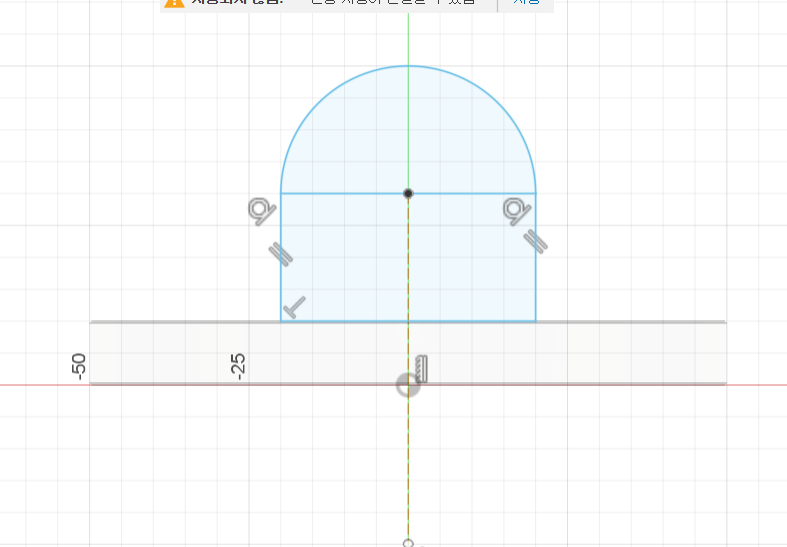

작성 아래 슬롯!!

중심대 중심 슬롯!!!

그걸 누르고 생성

그다음 호와 사각형 사이에 선을 그리고

사각형과 바닥도 선 그려주고

T를 눌러서 밑에 부분 다 선 삭제

하게 되면

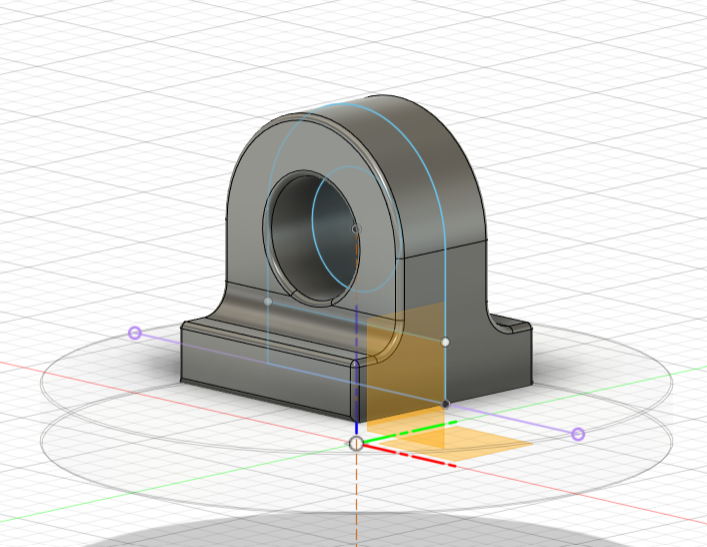

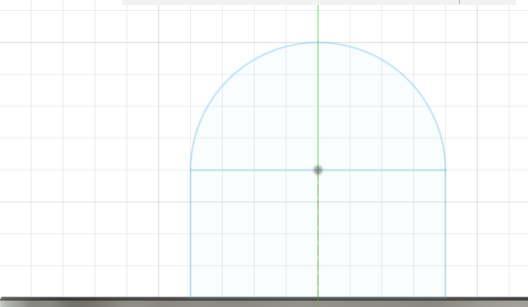

요래 해볼수 있습니다.

셋업

중심에 원도 그려주고

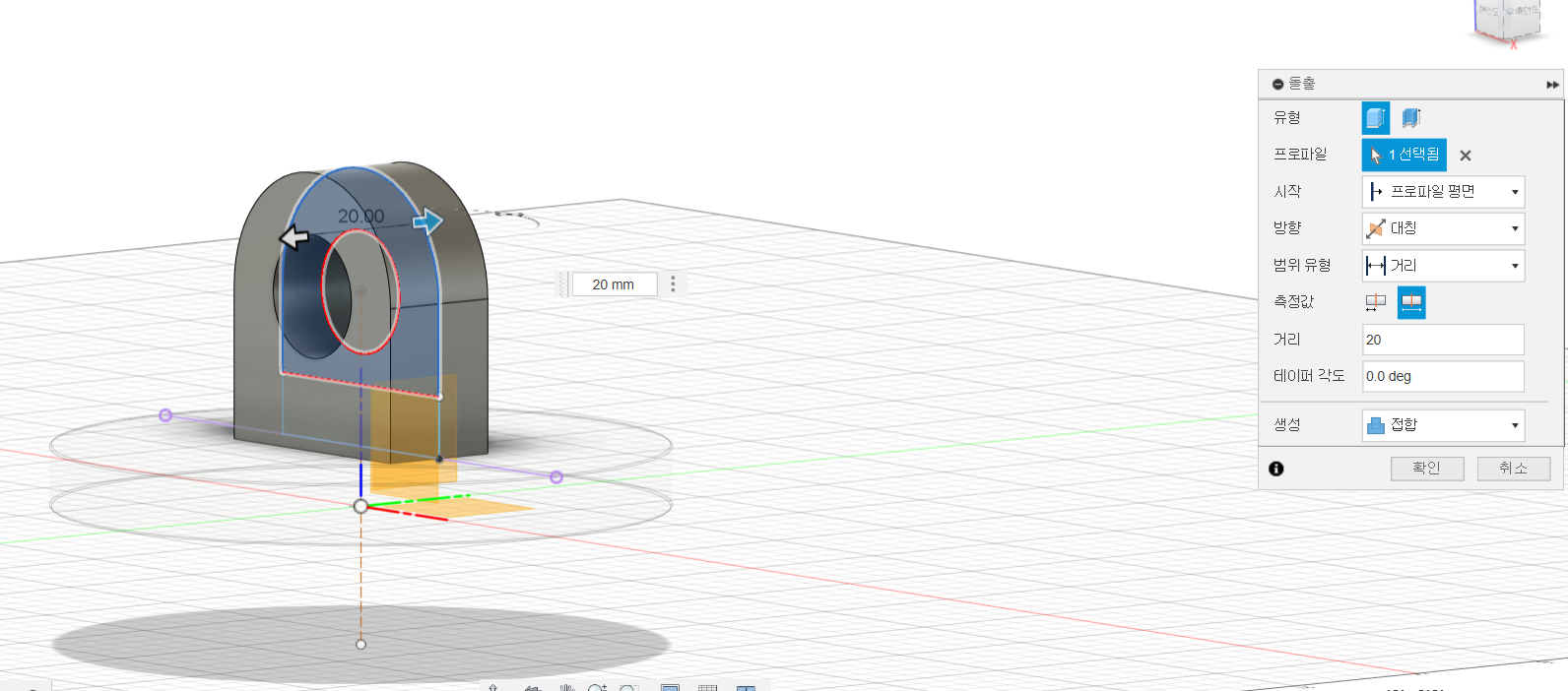

단축키 E~~~

하고 단면 선택



위에만 선택

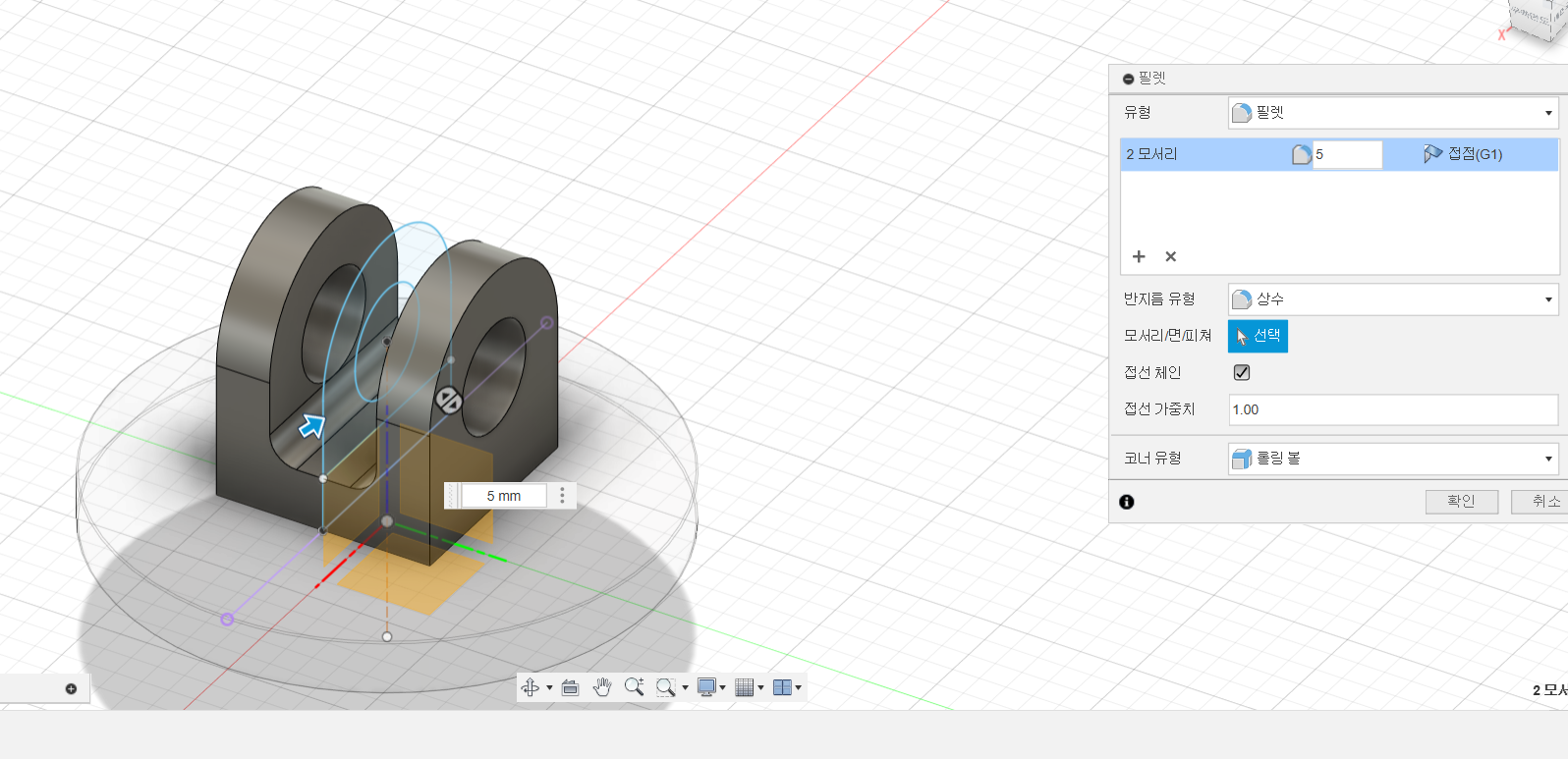

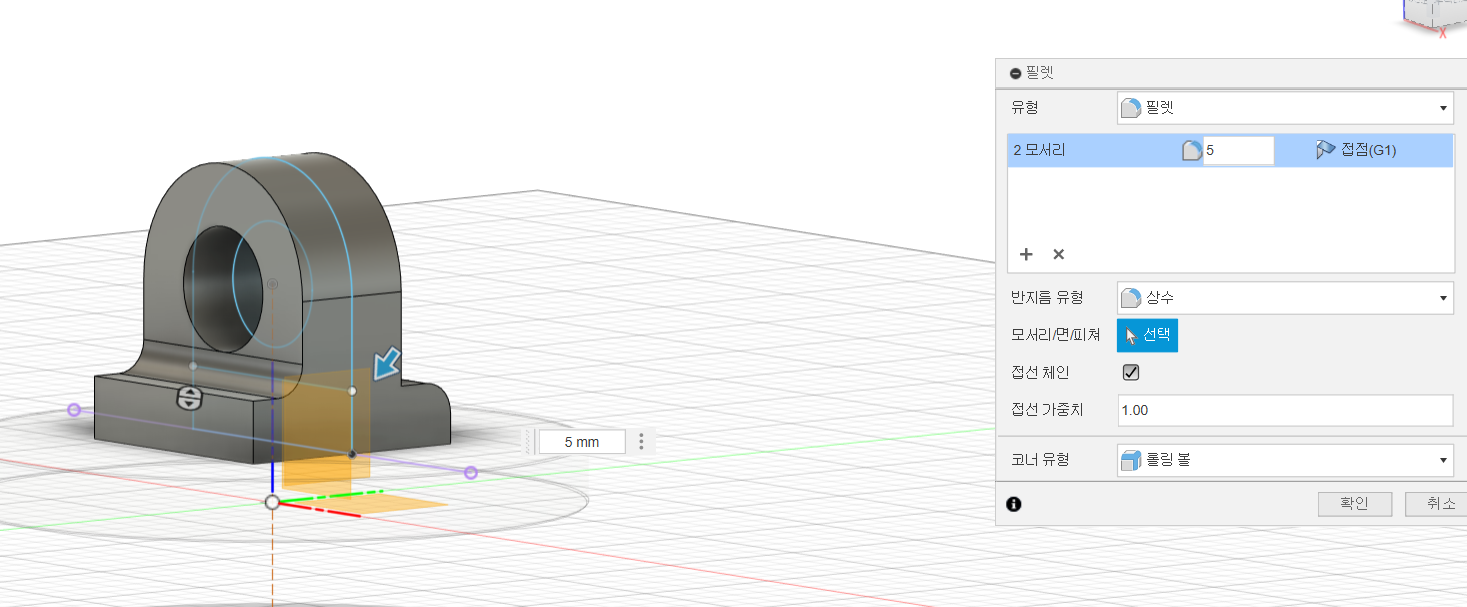

F키 누르고 필렛 5미리

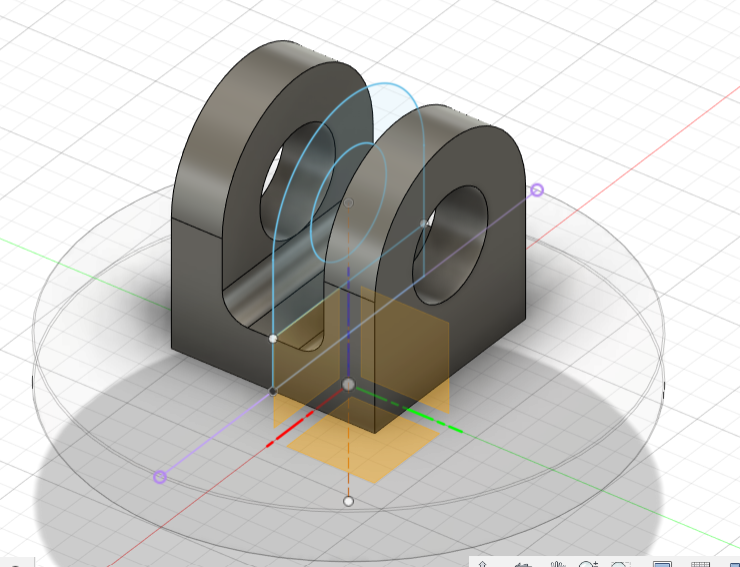

점차 뭔가가 있어 보이기 시작합니다.



생성된 부품

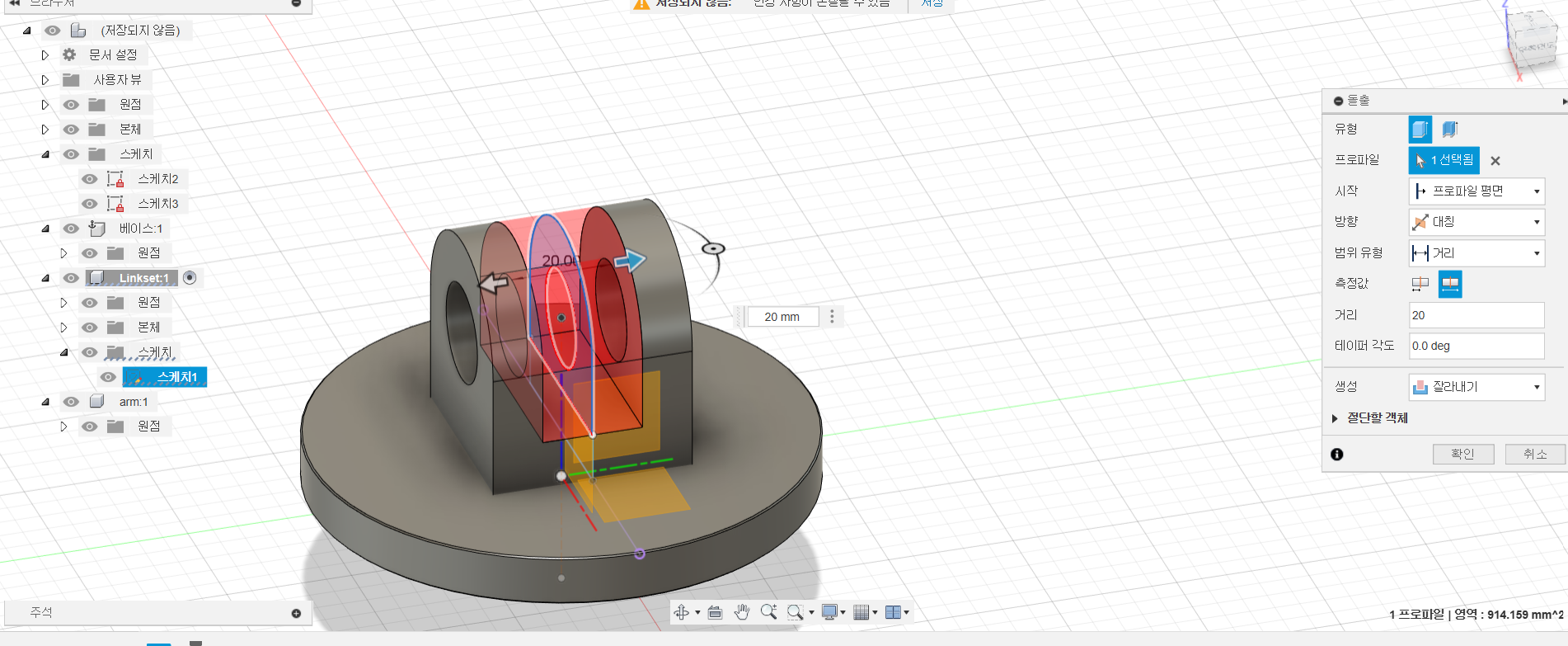

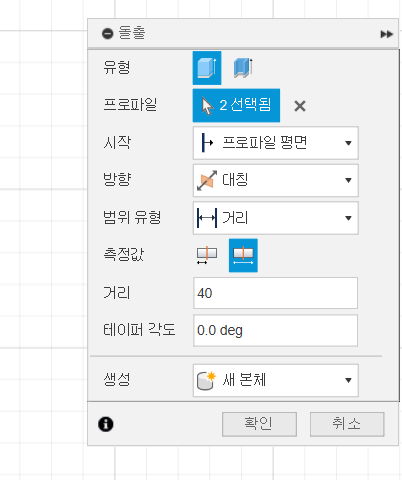

40미리 입니다.

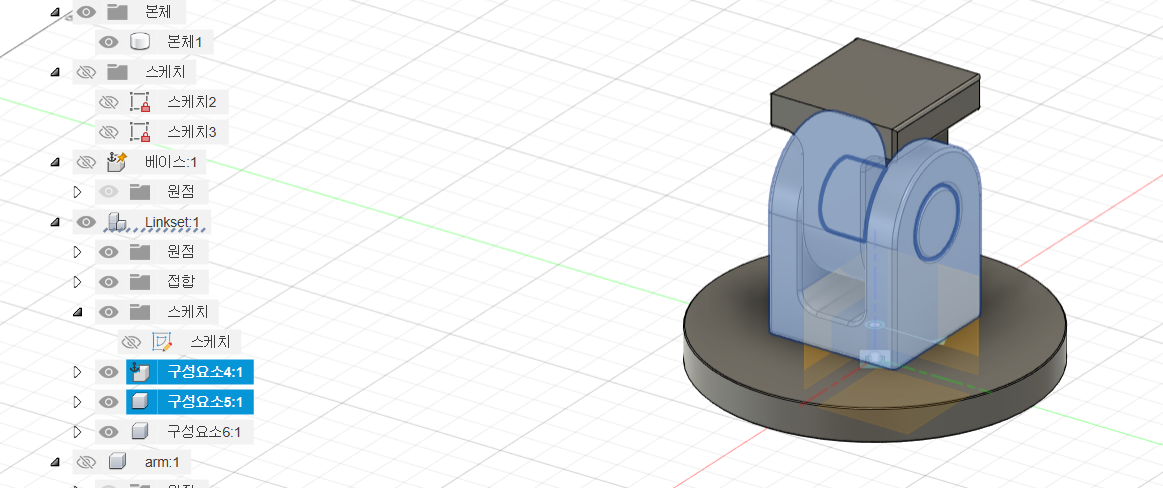

베이스 고정

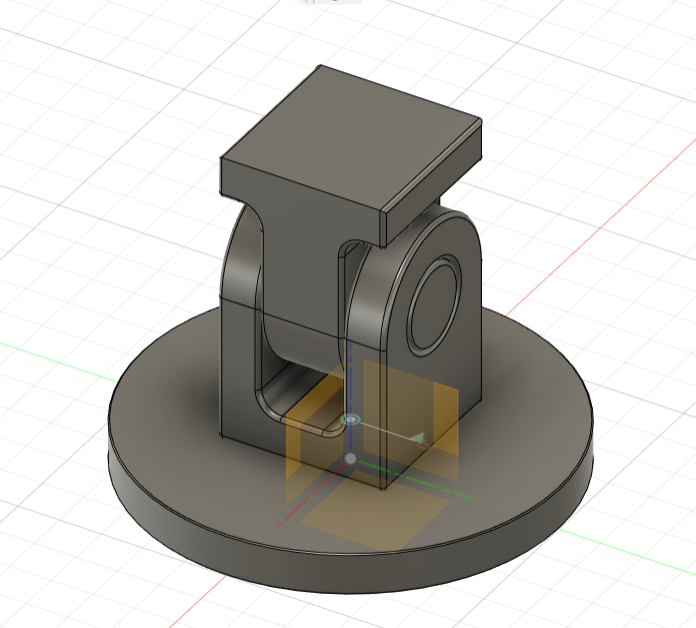

이렇게 접합 부분

즉, 회전을 담당할 관절이 생겼습니다.

동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

영상처럼 돌아가는 거 체크



Shift + J 해서 강체로!



확인 법



동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

위로 방망이 하나 만들기

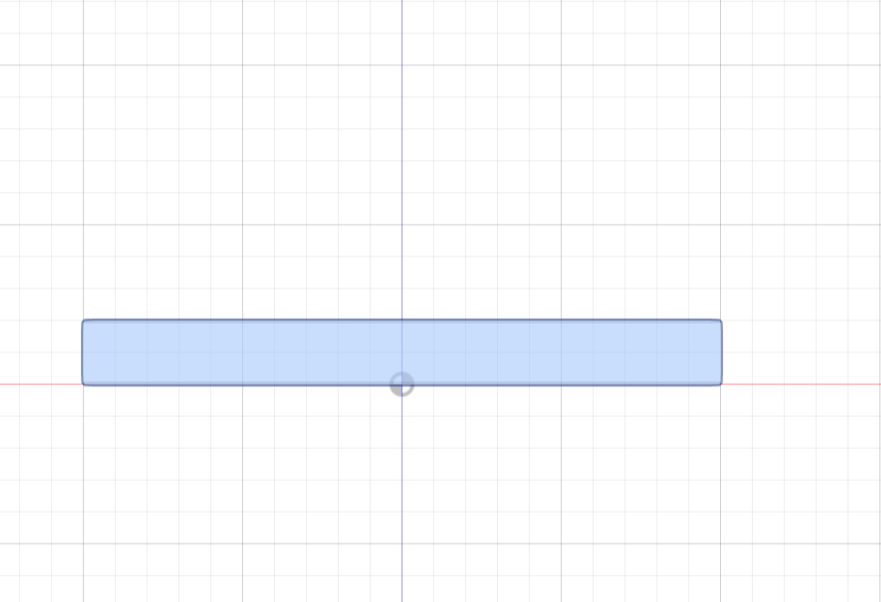

이제 팔을 만들어줄 겁니다.

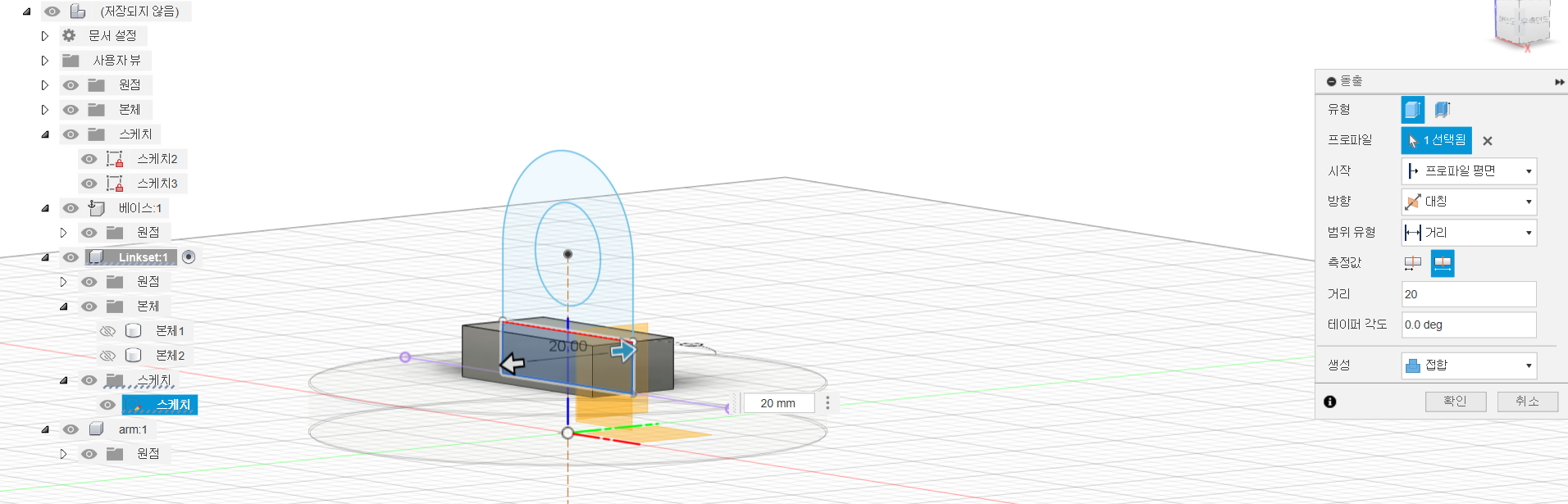

길게 돌출시켜줍니다



동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

히힣 귀엽습니다..

동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.



마우스를 이용해서

관절의 움직임을 확인할 수 있습니다!!

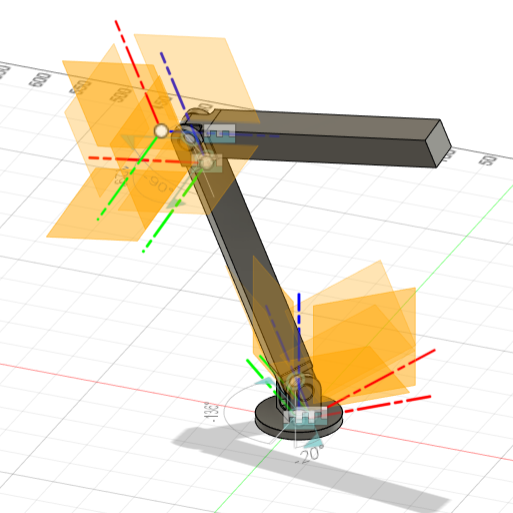

완성품!!



제작하느라 설명이 부족하여도 귀엽게 봐주세요..!!



기록에 의미를 두려고 합니다.

그리고 제작 특성상

단계별로 거치기 때문에

주제가 겹치거나 이틀에 하나꼴로

글을 작성하겠습니다.
