[KG_KAIROS] 주차설비 시스템

반깁스 2일 차

아직도 뻐근하고 아프네요 ㅠㅠㅠㅠ

그래도 할 건 해야지... 교재 p.321



오전부터 문제풀이!!

오늘 할 문제는????

주차 설비 시스템!!!

문제



PLC 2개 연결



어제 했던 거에서 추가코드

우리 센서를 메인에 P4, P5로 연결 그리고 작동하면

서브 프로그램



서브 인버터 셋업

동작 구현 영상







>>두 번째 실습내용

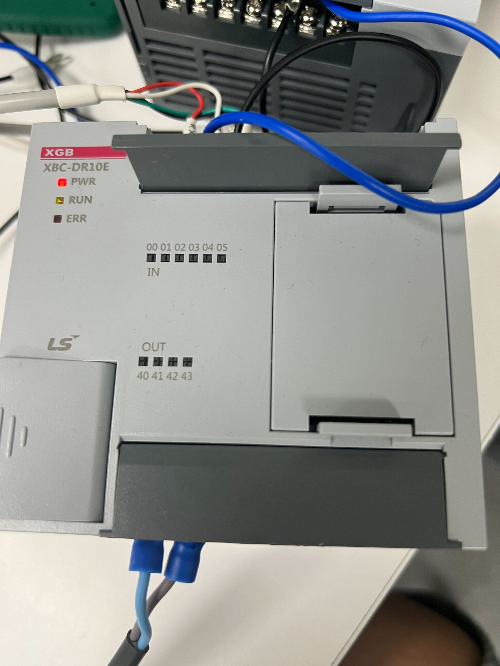

PLC XBCE 키트 간 통신하기

오랜만에 XBCE 사용

서버와 클라에서 비트/워드 - 읽기/쓰기 영역시작주소 연결





서버 국번 1

클라 국번 0

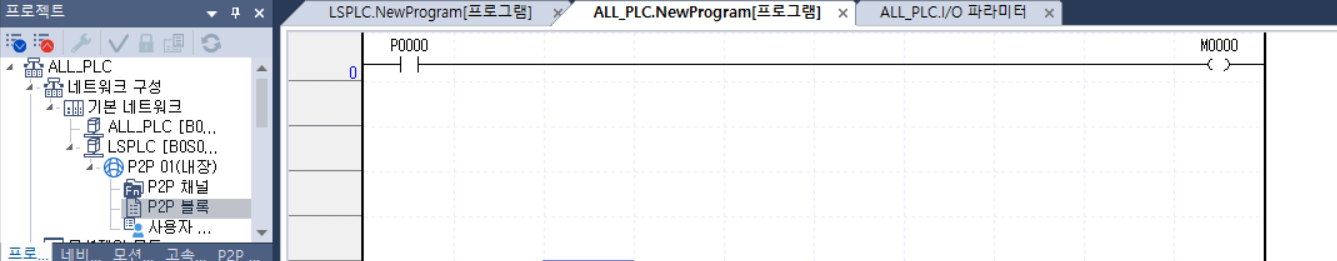

서버

클라

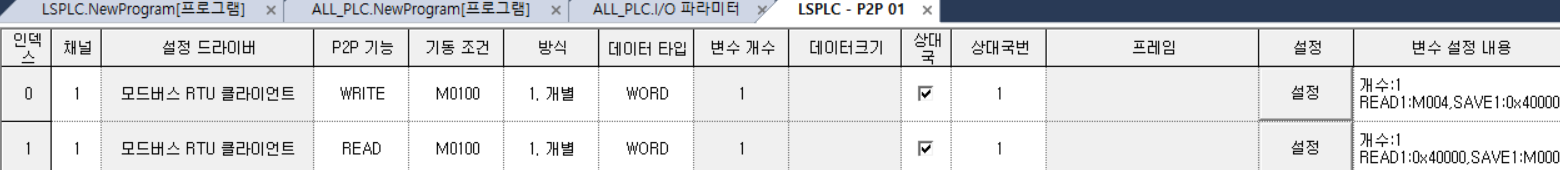

블록 설정

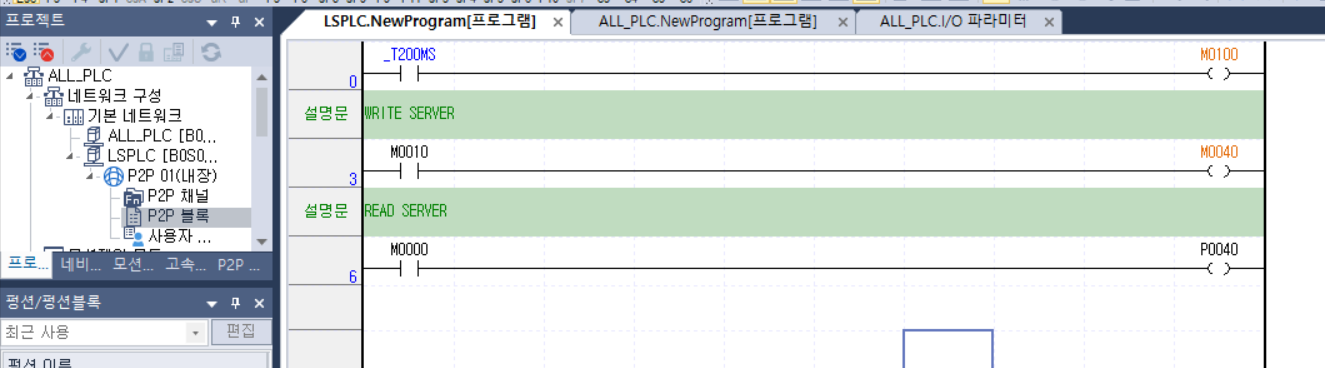

서버 셋업

여기 중요!!!!

서버에서 모드버스 RTU설정하고 워드설정만 바꿔졌음

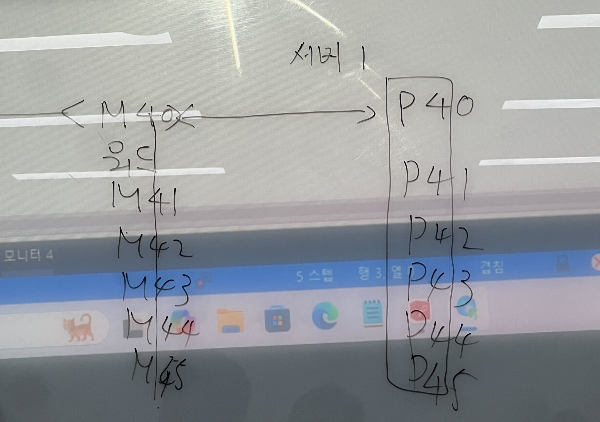

워드 쓰기 영역 시작 주소를 P04로 바꾸면서 OUT PIN P40부터 나옴

코드에도 있지만 M40으로 하면서 서버 P40에 불 들어옴

클라 셋업

회로결선



동작구현 영상

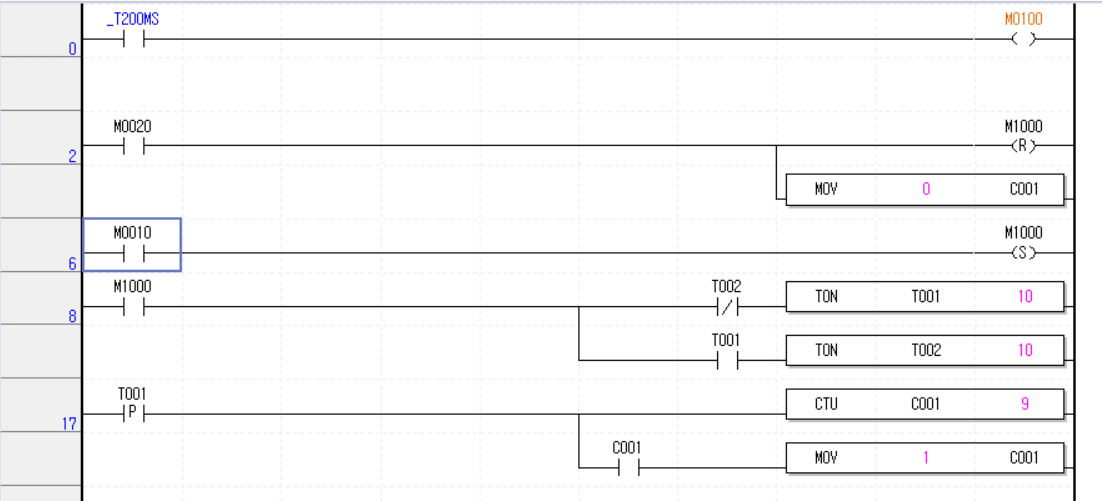

 >>>세 번째는 PLC 두 개 연동하여 출력 카운트 사용하기!!!

위에서 말한거 여기서 전환한 코드



동작 구현



타이머만 T200,T201로 바꿔봤더니 주기가 달라짐.





속도 미쳤다.



20240808PLC간통신.xgwx

0.01MB





동작구현 영상

카운터를 T200과 T201로 바꾸면 주기가 빨라짐.

대신 몇 개 신호 속도를 못 따라감.



쉽지 않다 요놈...





HMI도 꾸며서 하고 싶은데 차단기가 매끄럽지 못해서 애먹는 중... 꼭 성공하길....
