[KG_KAIROS] PLC 응용수업

XG5000 셋업부터 시작.

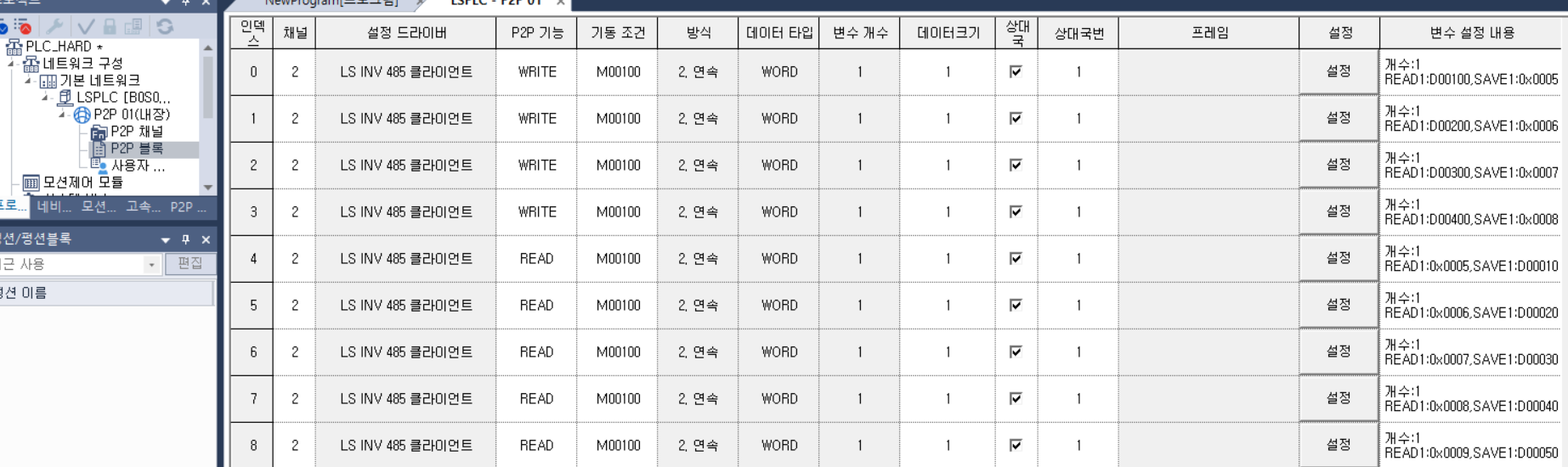

오늘은 READ와 WRITE 모드 설치

통신속도에 의해서 연결속도가 차이가 있음.

정방향에서 역방향으로 바로 안들어가는게 연결가감속 속도도 원인이 있다.

알아둘것.

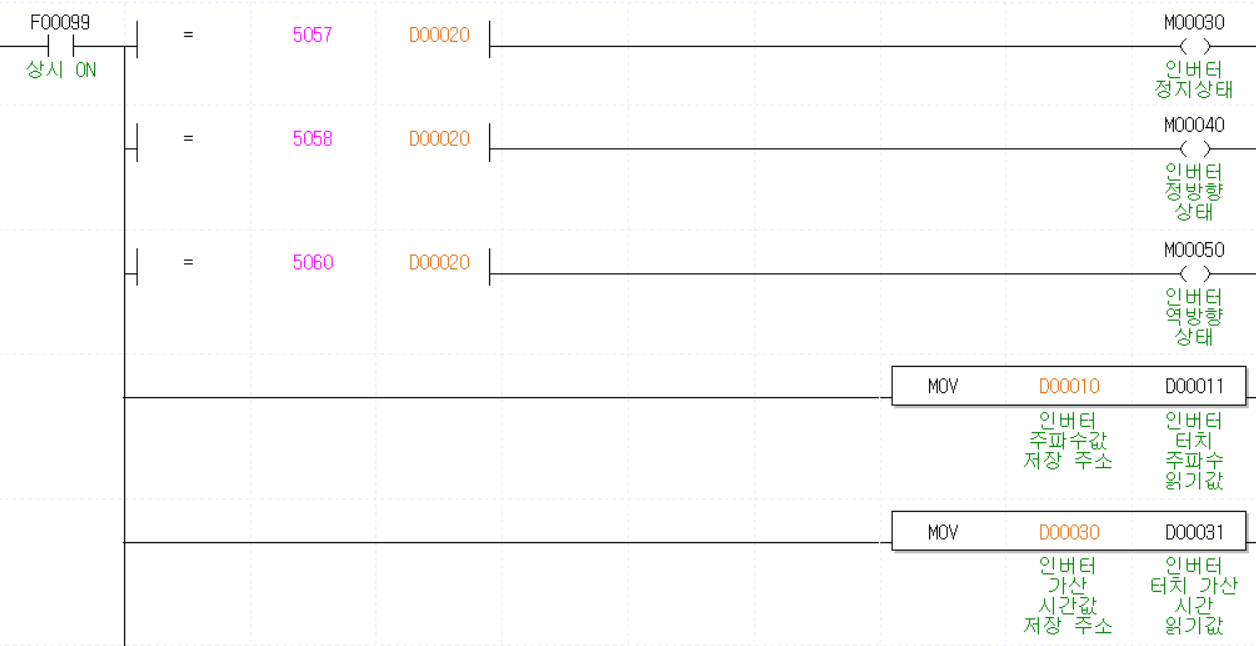

10011 11 000001 을 다 나열한 값을 10진수로 바꾸면 그게 5000따리가 나오는거임/.

16비트이니까 0001001111000001이 됨. 이값이

10진수로 바꾸면 5057이됨.

16진수라 앞에 h가붙음

그래서 13c1임.

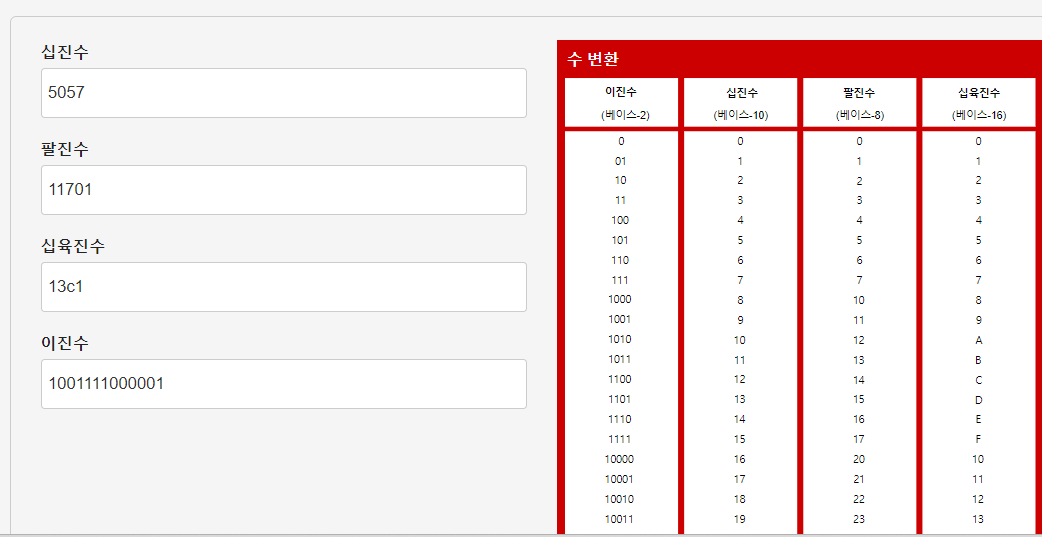

변환프로그램표

인버터 설정 3이랑9는 잘 확인해야함.



TDS로 HMI꾸며주고.

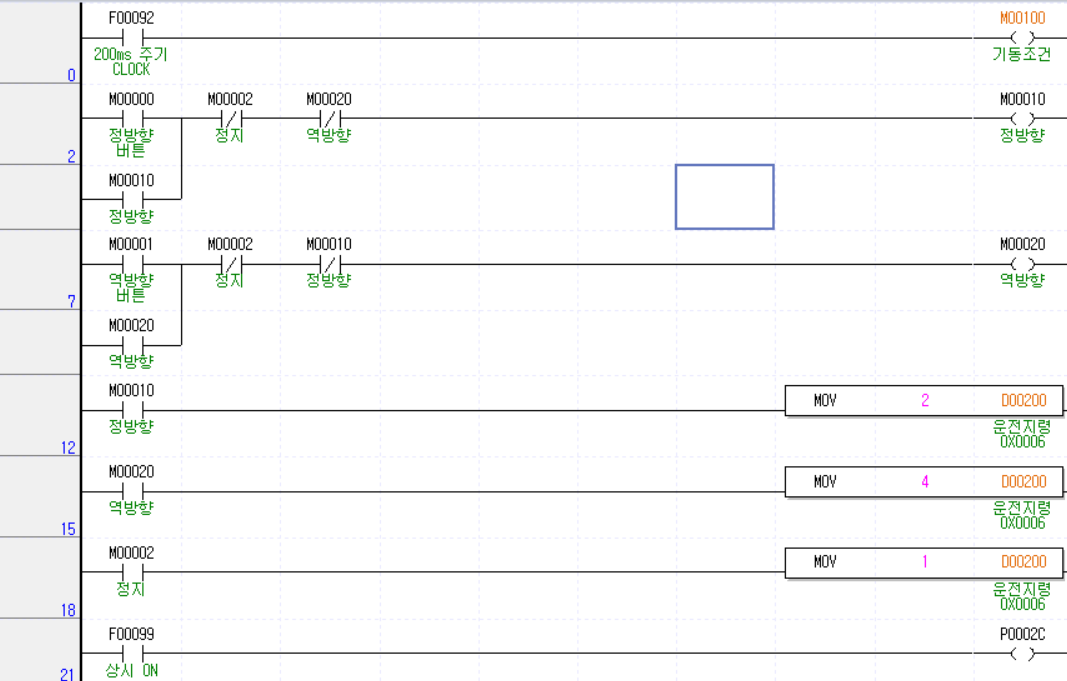

코드 작성!!!

셋업해주고

근데 램프제어가 안되는거임..!!!

왜지?? 다 됐는데 왜지?? 했는데!!!

인버터

어제 인버터 실습하면서 frequency 0으로 바꾸고 다시 9로 안바꿨어욬ㅋㅋㅋ그래서 램프가 안돌더니...





동작 구현 영상



다음 활동은 HMI좌표 이동!!

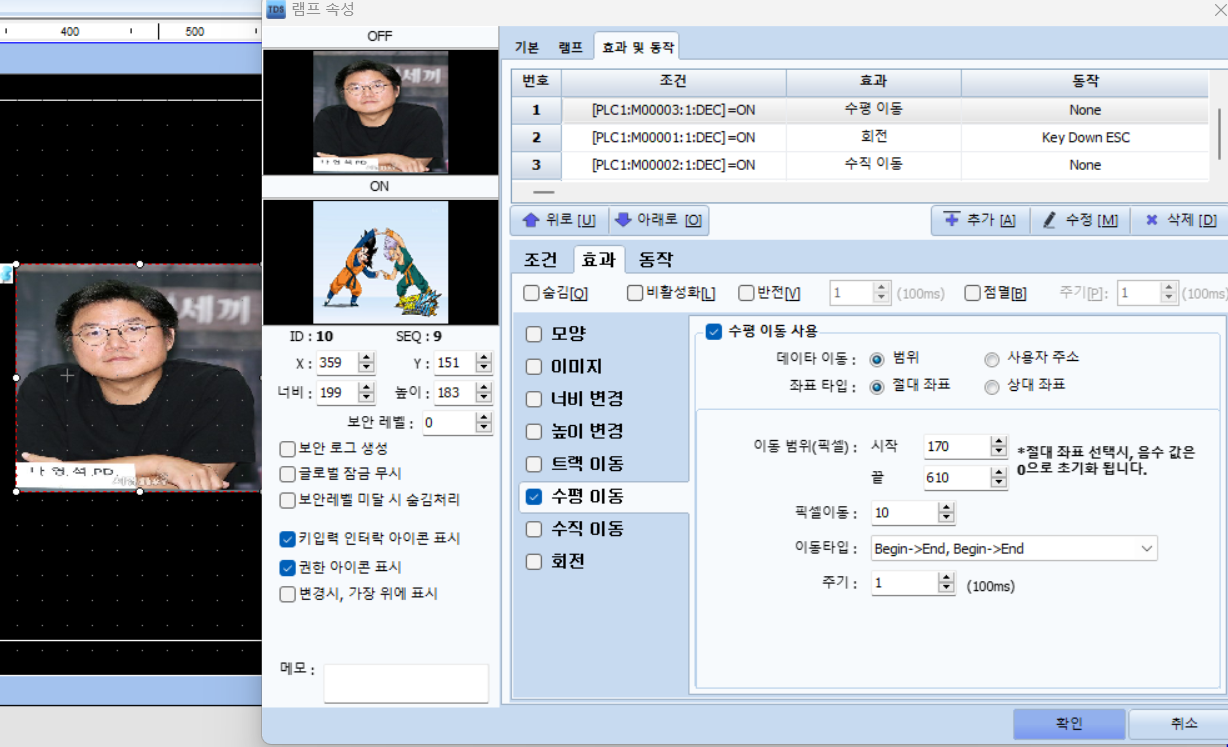

사용자 정의 램프와 효과 설정

램프 셋업

이미지 버튼 셋업 및 효과 셋업



나영석 피디님 뒹굴뒹굴~~

회전 수직이동 수평이동 점멸 등의 기능들을 추가하면서 앞으로 사용될 HMI로 상황들을 파악할 수 있을겁니다.



IMAGE_MHI.TDS

0.41MB
