🎛️[KG_KAIROS]PLC TIMER 이용

전날 HMI 리뷰하고 터치 스크린까지 이용했습니다.



TON과 TOFF의 차이와 사용법을 익힙니다.



맞는진 테스트 안해봤지만 맞을듯...

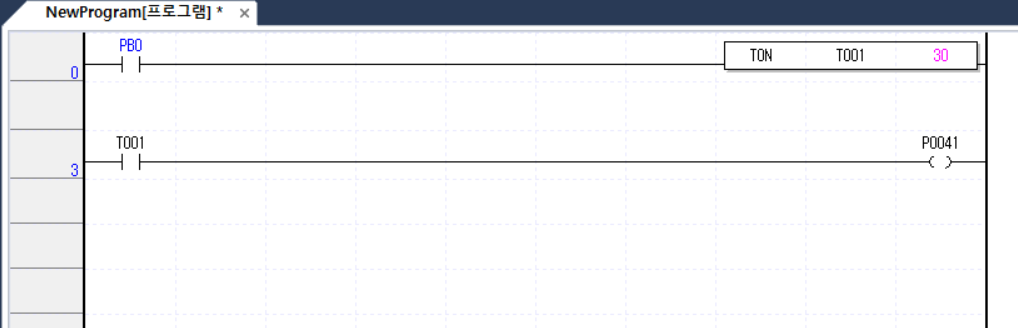

TON은 가산 / 한시동작 --순시복귀

셋업 방식은 F10에

TON T1 30

하면 30ms으로

3초 가산타이머 작성됩니다.

TOFF는 감산 / 순시 동작 -- 한시복귀

셋업 방식은 F10에

TOFF T1 30

하면 30ms으로

3초 감산타이머 작성됩니다.

---



바로 동작하는 순시동작의 특성

한시복귀는 몇 초 후에 복귀하는 것



TMR 적산 / 가산 / 한시동작, 복귀(x)

교체주기 확인할 때 사용



TMON 감산/ 순시동작, 한시복귀

TRTG 감산 / 순시동작, 연장



갑자기 계란 이야기...

난관 번호 1번이 좋은 거

2만 가도 비쌈

4,5번은 찜질방...

최소 3은 먹어야 한다고 함.

---

오늘의 미션!!



1. 버튼시작 하고 3초 후 동작

2. 끝나자마자 P40  5초 동작

3. 끝나고 P41동작 5초간



입력은 마음대로 써도 되지만

출력은 하나로 맞춰야 함

두 개로 같은 출력을 내버리면

이중출력으로 에러 뜸.



모니터



영상은 시뮬레이션 과정을 촬영

프로그래밍 사진 올립니다..ㅎㅎ



모르겠다고요??

임교수의 설명 레쓰고...!

순서대로 갑시다..!



1. PB0로 시작 스위치를 달아줍니다.

2. 동작 후 3초라 했으니

TON T1 30

3. 다음줄에 3초 후 T1이 켜지면

정방향(P40) 출력시키고

4. T1이 켜졌으니 3초가 지났겠죠?

그러면 P40도 5초 동작이니까

T1줄에 T2 설치

5. TON T2 50으로 설정 잡아주면

정방향 5초간 진행

6. T2가 켜지는 건 5초가 지난 후니까

T2와 P41도 연결해 주기

7. 마찬가지로 T2에 T3연결

TON T3 50

8. P41 5초간 동작

9. 여기서 젤중요한 거

다시 처음으로 가서 T3 B접점으로

자기 유지 회로 만들기

10. 그니까 T3 끝나면 정지됨

11. 6번 줄 T2 B접점으로

T1 끊어주면서 다음동작 이어주고



-끝-



잘 쓴 건가...?

누군가에게 설명하는 게 가장 어렵더라고요...

그래서 전 누가 물어보면...

잘 모른다고 해버려요...

폭풍우 치는 머릿속을

설명하다가도 의심하고...

정리를 잘 못해요 ㅎㅎ

도움 됐길 바라며

오늘은 여기까지
